Solusi Untuk Mendeteksi Kesalahan Kabel



Kabel bawah tanah yang membawa energi listrik rentan terhadap gangguan yang dapat terjadi karena berbagai sebab seperti faktor lingkungan, keausan, korosi, dan kerusakan yang tidak disengaja. Apabila terjadi gangguan maka dapat mengakibatkan terganggunya pasokan listrik bahkan dapat menimbulkan kebakaran listrik. Oleh karena itu, penting untuk menemukan kesalahan ini sesegera mungkin untuk meminimalkan waktu henti.

Deteksi kesalahan kabel atau pencarian kesalahan kabel adalah proses mengidentifikasi dan menemukan kesalahan pada kabel bawah tanah. Pencarian kesalahan dapat dilakukan dengan menggunakan metode yang berbeda seperti inspeksi visual, pelacak kabel, dan pencari kesalahan khusus.



Peralatan pendeteksi kesalahan kabel kami dapat secara akurat dan cepat mendeteksi kegagalan isolasi utama kabel daya dengan tingkat tegangan 35kV ke bawah; Kalibrasi panjang kabel; dan secara tepat mendeteksi arah dan kedalaman kabel yang terkubur.





Nama peralatan	Model	Jumlah	komentar	gambar
detektor kesalahan kabel	HY5502	1SET	Pengontrol industri multipel pulsa 12,1-inci
Pencari kesalahan kabel	HY5503C	1SET	Sinkronisasi akustik-magnetik
Pencari saluran pipa	HY5507	1SET	Termasuk penjepit transmisi, penjepit penerima, bingkai
Generator pulsa tegangan tinggi tipe troli	HY5354TS	1SET	4μF/32kV, 16μF/16kV, 64μF/8kV





Detektor kesalahan kabel HY5502



Parameter detektor kesalahan kabel HY5502:

★ Frekuensi pengambilan sampel: 400MHz;
★ Resolusi minimum: 0.1m;
★ Lebar pulsa tegangan rendah: 0.25uS/2uS/4uS;
★ Uji area buta: Kurang dari atau sama dengan 20m;
★ Kisaran jangkauan: Lebih dari atau sama dengan 60km;
★ Kesalahan pengukuran: Kurang dari atau sama dengan ± (0.5% ×L+1m), L adalah panjang kabel;
★ Panjang kabel uji: < 1km (jarak pendek); < 3km (jarak menengah); > 3 km (jarak jauh) tiga jenis, (amplitudo uji pulsa tegangan rendah: 400Vpp);
• Pulse coupler menahan tegangan: DC 35kV;
• Kondisi kerja: suhu -25 derajat ~ +65 derajat, kelembaban relatif 85%, tekanan atmosfer 750±30mmHg;
• Volume dan berat: penguji kesalahan kabel 430×380×220mm-10kg;
Coupler pulsa 430×380×220mm-10kg.



Fitur detektor kesalahan kabel HY5502:

★ Kontrol komputer industri 12.1-inci, mode operasi sentuh;
★ Dengan fungsi mengukur kecepatan gelombang dan jarak patahan;
★ Pengambilan sampel kontinu otomatis, penangkapan bentuk gelombang tepat waktu dan akurat;
★ Instrumen ini mengadopsi teknologi terbaru dari komputer industri tertanam dan teknologi uji multi-pulsa tercanggih, dan juga memiliki dampak metode flashover tegangan tinggi dan metode pulsa tegangan rendah;
★ Setiap gangguan resistansi tinggi menghadirkan karakteristik bentuk gelombang paling sederhana yang mirip dengan gangguan hubung singkat pulsa tegangan rendah, yang mudah diinterpretasikan.
★ Dengan perangkat lunak yang mudah digunakan dan menu Cina lengkap serta pengoperasian tombol sentuh layar. Definisi kunci secara singkat
Sederhana dan jelas. Metode pengukurannya sederhana dan cepat;
★ Tingkat keberhasilan kegagalan deteksi, akurasi pengujian, dan kenyamanan pengujian lebih baik daripada peralatan pengujian domestik mana pun;
★ Kecerahan sangat tinggi, layar LCD besar sebagai terminal tampilan, dapat diamati di lingkungan yang terkena sinar matahari langsung
Bentuk gelombang layar. Instrumen ini memiliki kemampuan pemrosesan data yang kuat dan antarmuka tampilan yang ramah;
★ Coupler pulsa mengirimkan sinyal yang dipantulkan dan menampilkan bentuk gelombang penuh dari rangkaian terbuka kabel secara otomatis. Ini membuat representasi bentuk gelombang karakteristik kesalahan menjadi sangat sederhana. Hanya ada satu jenis bentuk gelombang gangguan resistansi tinggi, yaitu bentuk gelombang gangguan hubung singkat yang mirip dengan metode pulsa tegangan rendah, yang secara otomatis menampilkan jarak gangguan.
★ Dengan fungsi penyimpanan bentuk gelombang uji massal: bentuk gelombang uji lapangan dapat disimpan dengan mudah di instrumen sesuai dengan urutan yang ditentukan, untuk observasi kapan saja;
★ dengan antarmuka USB printer standar;
★ Pengoperasian sederhana, keandalan tinggi. Kinerja berbiaya tinggi;
★ Catu daya baterai lithium polimer bawaan, dapat menguji sirkuit terbuka kabel dan kesalahan sirkuit pendek resistansi rendah tanpa lingkungan catu daya.

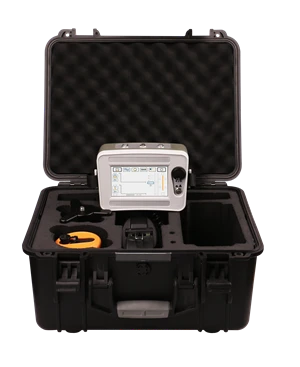

Pencari kesalahan kabel HY5503C



Pencari kesalahan kabel digunakan untuk menentukan titik kesalahan kabel daya dengan metode sinkron akustik dan magnetik. Dengan bantuan generator pelepasan kejut untuk menghasilkan flashover elektronik, diambil dan diperkuat oleh probe yang sesuai, dengan penilaian pendengaran dan visual, untuk menentukan lokasi yang tepat dari titik gangguan, selesaikan posisi yang tepat dari titik gangguan kabel di dalam kasar rentang pengukuran peralatan, mengatur teknologi penentuan posisi perbedaan waktu magnetik akustik, pengujian berbantuan jalur, dan teknologi lainnya dalam satu, menyediakan berbagai mode pengujian dan berbagai tip. Menemukan kesalahan kabel secara efisien dan akurat.
Instrumen titik tetap ini cocok untuk resistansi rendah, korsleting, gangguan sirkuit terbuka, kebocoran resistansi tinggi, dan gangguan flashover resistansi tinggi pada kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel terkubur dari berbagai bahan dengan bagian berbeda. dan media yang berbeda.



Parameter pencari kesalahan kabel HY5503C:

★ Parameter penyaring
Lintasan penuh: 100Hz hingga 1600Hz.
Akses rendah: 100Hz hingga 300Hz.
Qualcomm: 160Hz hingga 1600Hz.
Bandpass: 200Hz hingga 600Hz.
★ Penguatan saluran: 8 dapat disesuaikan.
★ Penguatan saluran magnetik: 8 dapat disesuaikan.
★ Penguatan output: 16 kecepatan (0 ~ 112db)
★ Impedansi keluaran: 350Ω
★ Akurasi posisi magnetik akustik: kurang dari 0.1m.
★ Akurasi identifikasi jalur: kurang dari 0,5m.
Catu daya: 4*18650 baterai litium standar.
★ Waktu siaga: lebih dari 8 jam.
★ Volume: 428L×350W×230JAM
★ Berat: 6kg.
★ Suhu sekitar: -25 ~ 65 derajat ; Kelembaban relatif: Kurang dari atau sama dengan 90%.



Fitur pencari kesalahan kabel HY5503C:

★5 "sentuh LCD terang untuk memastikan visibilitas di bawah sinar matahari.
★ Menggunakan teknologi pemosisian sinkron magnetik akustik, perhitungan otomatis perbedaan waktu magnetik akustik.
★ Nilai penguatan dan nilai pemicu sinyal akustik dan sinyal magnetik disesuaikan secara manual untuk beradaptasi dengan berbagai titik tetap lingkungan.
★ Dengan teknologi pengurangan kebisingan latar belakang, Anda dapat memilih berbagai metode penyaringan.
★ Dengan pengurangan kebisingan latar belakang BNR dan fungsi pengurangan kebisingan bisu.
★ Dengan indikasi penyimpangan jalur.
★ Dilengkapi dengan sensor sinyal isolasi fisik multi-layer, kelas tahan air IP65.
★ Baterai litium berkapasitas besar, waktu siaga lama, dengan pengisi daya cepat.
★ Kompak dan ringan, mudah dioperasikan, antarmuka manusia-mesin yang mudah.



Pencari saluran pipa HY5507



Pencari lokasi pipa menggunakan prinsip induksi elektromagnetik untuk mendeteksi arah dan kedalaman kabel bawah tanah yang tepat dan untuk menemukan titik sirkuit terbuka, sirkuit pendek, dan gangguan kulit pada kabel. Dapat digunakan untuk mencari jalur kabel (hidup atau tidak), dan dapat digunakan untuk mencari gangguan kabel yang terkubur secara langsung.

Pencari saluran pipa terutama terdiri dari penerima dan pemancar (penjepit transmisi, penjepit penerima, dan bingkai-A bersifat opsional)



Pencari saluran pipa HY5507

1. Penerima
Frekuensi pengoperasian: frekuensi rendah, frekuensi sedang, frekuensi tinggi, RF 50HZ
Mode antena: metode palung (kumparan vertikal), metode puncak (kumparan horizontal)
Indikasi suara: nada modulasi frekuensi yang bervariasi menurut kekuatan sinyal
Indikasi arus: menunjukkan nilai arus efektif kabel yang diuji (satuan: mA)
Suhu pengoperasian: -10 derajat -- +55 derajat
Model baterai: Baterai isi ulang
Indikator daya: tampilan grafis
Battery life: continuous operation >8 hours: intermittent operation >16 jam
Ukuran: 70×20×11CM
Berat: 3kg (dengan baterai)
Kekuatan sinyal: diagram tangga, jangkauan digital 0-999
Dapatkan kontrol: Sesuaikan rentang dinamis secara manual hingga 100dB
Kedalaman deteksi: Deteksi maksimum tidak kurang dari 10 meter
Jarak deteksi maksimum: hingga 15KM untuk kabel berinsulasi baik dalam sambungan langsung
Pengukuran kedalaman: Tekan tombol kedalaman untuk menampilkan tiga digit, kedalaman maksimum bisa 2,5 meter
Presisi * : Frekuensi rendah: ± (1-5) % Kurang dari atau sama dengan 2,5 m Frekuensi radio: ± (5-12) % Kurang dari atau sama dengan 2,5 m
* Tergantung pada lingkungan lokasi, bentuk garis non-konsentris, jumlah garis yang berdekatan, dan arus balik dari tanah.

2. Pemancar
Frekuensi operasi: frekuensi rendah, frekuensi sedang, frekuensi tinggi, RF
Mode kerja: metode koneksi langsung, metode kopling, metode induksi
Beban yang cocok: 5 ohm - 3000 ohm
Tampilan impedansi: lima digit
Terlalu panas dan arus berlebih: perlindungan otomatis
Output daya: gigi rendah, menengah, tinggi
Jenis baterai: 8 baterai alkaline nomor 1
Daya tahan baterai: Pengoperasian berkelanjutan dari 4 jam hingga 8 jam tergantung pada frekuensi dan daya keluaran saat digunakan
Pengoperasian terputus-putus selama 6 jam hingga 10 jam tergantung pada frekuensi dan daya keluaran saat digunakan
Suhu pengoperasian: -10 derajat - 55 derajat
Ukuran: 16×16×39CM
Berat: 4kg (termasuk baterai)



Generator pulsa tegangan tinggi tipe troli HY5354TS



Hal ini terutama digunakan untuk pelepasan kejutan dan uji tegangan tahan uji kesalahan kabel tegangan rendah.
Perangkat ini mengintegrasikan sumber tegangan tinggi DC, kapasitor penyimpan energi, perangkat bola pelepasan, perangkat pelepasan otomatis, perangkat pengalih level tegangan ke dalam salah satu instrumen eksperimental kelas atas jenis troli. Peralatan ini sepenuhnya memecahkan masalah kenyamanan, portabilitas, keamanan, dan keandalan peralatan eksperimental tradisional.



Parameter generator pulsa tegangan tinggi tipe troli HY5354TS:

★ Dampak tegangan tinggi: {{0}} ~ 32kV, 0 ~ 16kV, 0 ~ 8kV tiga penyesuaian
★ Tekanan parsial tekanan tinggi: akurasi tegangan 1,5
★ Kapasitansi bawaan: 4μF/32kV, 16μF/16kV, 64μF/8kV tiga penyesuaian
★ Daya pelepasan: 2048J
★ Waktu dampak: dampak otomatis sekitar 5 detik, dampak manual setiap waktu kontrol
★ Kekuatan dampak: 2KVA
★Volume: 534L×444W×805H
★ Berat: tidak lebih dari 105KG
★ Catu daya yang berfungsi: AC 220V±10% 50Hz±2Hz
★ Suhu sekitar: -20 ~ +50 derajat



Fitur pulsa tegangan tinggi tipe troli HY5354TS:

★ Keluaran pulsa tegangan tinggi seragam dan dapat dikontrol;
★ Dengan tampilan tabel penunjuk tingkat arus ganda 1,5 tegangan, sekilas proses pelepasan impuls yang intuitif dan jelas;
★ Pengukuran tegangan sisi tegangan tinggi, akurat waktu nyata;
★ Dengan fungsi perlindungan awal nol, aman dan andal;
★ Dengan rentang tegangan tiga kecepatan dan fungsi peralihan kapasitas kapasitor;
★ Desain pengukuran tegangan tinggi yang unik, dalam keadaan berhenti, secara otomatis akan melepaskan kapasitansi internal peralatan;
★ Waktu pengosongan dapat dipilih waktu dan manual dua mode;
★ dengan fungsi resistansi tegangan DC;
★ Pemasangan internal modul gelombang pengambilan sampel kesalahan kabel uji presisi tinggi;
★ Troli desain manusiawi, mudah dipindahkan
