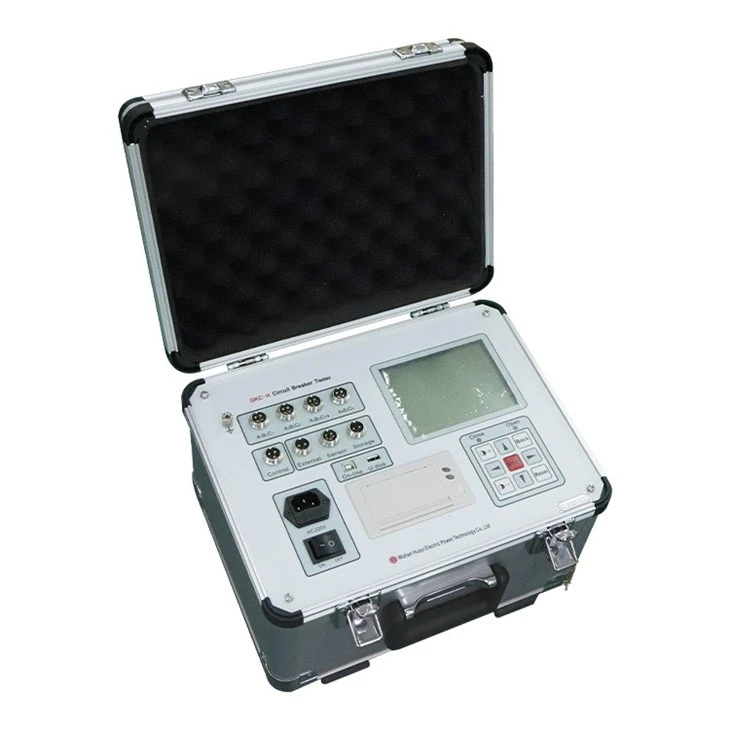

Pengenalan Produk
Penguji pemutus sirkuit adalah instrumen khusus yang diteliti oleh perusahaan kami untuk memenuhi persyaratan pengujian berbagai karakteristik dinamis pemutus HV. Diterapkan pada uji karakter dinamis untuk berbagai pemutus oli dalam dan luar ruangan, pemutus oli lebih banyak, pemutus vakum, pemutus SF6. Alat ini dapat mengukur secara akurat parameter dinamis mekanis dari lebih sedikit oli, lebih banyak oli, vakum, sulfur heksafluorida, dan pemutus sirkuit tegangan tinggi lainnya di semua jenis level tegangan. Untuk pemutus sirkuit dengan resistansi penutupan, resistansi penutupan dan bentuk gelombang switching dapat diukur secara akurat. Dengan tampilan layar besar, antarmuka yang ramah, cerdas, multi-fungsi, data akurat, anti-macet yang kuat, pengoperasian yang mudah, volume ringan, ringan, penampilan cantik.
Pertunjukan:
◆ Waktu: waktu tutup dan buka intrinsik 12 jeda, sinkron dalam fase-fase, non-sinkron dalam fase-fase
◆ Penutupan kembali: waktu penutupan-pembukaan, pembukaan-penutupan, pembukaan-penutupan-pembukaan setiap jeda: waktu pembukaan pertama, waktu penutupan pertama, waktu pembukaan sekunder, waktu hubung singkat logam, tidak ada nilai waktu saat ini.
◆ Pantulan: waktu pantulan penutup setiap jeda, frekuensi pantulan, proses pantulan, bentuk gelombang pantulan, amplitudo pantulan pembukaan setiap bukaan
◆ Kecepatan: kecepatan pembukaan, kecepatan penutupan, kecepatan maksimum, kurva perjalanan waktu
◆ Perjalanan: total perjalanan, rentang pembukaan, perjalanan berlebih, perjalanan melampaui batas, amplitudo pantulan
◆ Arus: nilai arus pembuka dan penutup serta bentuk gelombang arus kumparan pembuka/penutup
◆ Tegangan operasi: DC.30~250V/20A daya operasi pemutus digital yang dapat disesuaikan disediakan, yang secara otomatis dapat menyelesaikan uji operasi tegangan rendah pemutus, dan mengukur nilai tegangan operasi pemutus.
Video pengoperasian penganalisis Pemutus Sirkuit
Parameter Produk
|
Kondisi layanan |
Daya masukan |
220V±10% 50Hz±10% |
|
Tekanan atmosfer |
86-106gelar kpa |
|
|
Suhu |
－10-45 derajat |
|
|
Kelembaban |
Kurang dari atau sama dengan 80%RH |
|
|
Kinerja Keselamatan |
Resistensi isolasi |
＞2MΩ |
|
Kekuatan dielektrik |
Tegangan frekuensi daya ke sasis tahan 1,5KV, 1 menit, tanpa flashover dan busur api. |
|
|
Parameter dasar |
Waktu |
Rentang: 16000,0 md, resolusi: 0,1 md |
|
Kesalahan: ①200 md dalam, 0,1 md±1 hari |
||
|
②200ms di atas,±2％ |
||
|
③±0.1ms sinkron |
||
|
Kecepatan |
Rentang: 20.00m/s, resolusi 0,01m/s |
|
|
Kesalahan:①{{0}}m/s : ±0,1m/s±1 hari |
||
|
②>100m/s, ±0.2m/s±1d |
||
|
Jangkauan |
Pemutus Sirkuit Vakum: rentang{{0}}.0mm, resolusi-0.1mm, kesalahan-±0,5mm |
|
|
Pemutus Sirkuit SF6: rentang-300.0mm, resolusi-0.1mm, kesalahan-±2mm |
||
|
Pemutus minimum oli: rentang-600.0mm, resolusi-0.1mm, kesalahan-±2mm |
||
|
Saat ini |
Rentang: 20.00A, resolusi: 0,01A |
|
|
Tipe fraktur |
rekahan logam 12 arah, rekahan resistansi penutupan 6 arah, 3 -kontak grafit arah |
|
|
Daya keluaran |
DC30-250V dapat disesuaikan secara digital /20A (Pekerjaan seketika) |
|
|
Dimensi |
Host: 360mm×290mm×280mm: aksesori: 370mm×280mm×220mm |
|
|
Berat |
Tuan rumah: 6kg, lampiran: 9kg |
Fitur Produk Dan Aplikasi
1. Diterapkan pada pemutus SF6, peralatan listrik grup GIS, pemutus vakum, pemutus oli dari semua jenis kontak logam di dalam dan luar negeri.
2. Dengan sensor stroke linier, sensor putar, mudah dipasang, sederhana.
3. Host dengan layar besar. langsung melalui gaya dan latar belakang LCD, kontras penyesuaian elektronik, menampilkan semua data dan bentuk gelombang.
4. Tuan rumah dapat menyimpan beberapa kelompok hasil tes pemutus split dan penutupan di lapangan. Dengan jam waktu nyata internal, akan lebih mudah untuk menyimpan tanggal dan waktu pengujian.
5. Dengan printer mikro cepat internal, dapat mencetak semua data dan diagram.
6. Dengan kemampuan analisis data yang kuat, dapat menganalisis setiap parameter karakteristik pemutus
Detail Produksi
Aksesori
|
Nomor |
Nama |
Jumlah |
Nomor |
Nama |
Jumlah |
|
1 |
tuan rumah |
satu |
15 |
Braket berputar |
tiga |
|
2 |
Aksesoris kotak paduan aluminium |
satu |
16 |
Batang berputar |
empat |
|
3 |
Mengontrol garis saklar |
satu |
17 |
Basis magnet permanen |
satu |
|
4 |
Jalur deteksi pemicu eksternal |
satu |
18 |
Baut |
satu |
|
5 |
Garis sensor |
satu |
19 |
Pembuka silang 6*38mm |
satu |
|
6 |
Timah tanah (4m) |
satu |
20 |
Pembuka datar 3*75mm |
satu |
|
7 |
Garis uji patah |
sepuluh |
21 |
Klip |
enambelas |
|
8 |
Saluran listrik |
satu |
22 |
Pin |
tiga |
|
9 |
Rintisan korslet patah |
dua |
23 |
Kunci pas Allen |
dua |
|
10 |
Korslet rintisan 40cm |
dua |
24 |
Sekering |
satu |
|
11 |
Korslet rintisan 80cm |
dua |
25 |
Kertas cetak termal |
dua |
|
12 |
Sensor kecepatan putar |
satu |
26 |
Spesifikasi |
satu |
|
13 |
Sensor garis |
satu |
27 |
Laporan Inspeksi |
satu |
|
14 |
Basis magnet kecepatan putar |
sepuluh |
28 |
Sertifikasi |
satu |
Pertanyaan Umum
1. Pengiriman:Pengiriman cepat dan moda transportasi yang fleksibel
2. Pembayaran:Pilih syarat pembayaran dan cara pembayaran yang Anda sukai
3. Layanan penjualan:24-jam kontak online, Pilih model peralatan yang tepat sesuai permintaan Anda, berikan penawaran terbaik, dukung penyesuaian
4. Masa garansi:Semua jaminan kualitas alat berat selama satu tahun dan dukungan teknis waktu angkat untuk Anda. Respon online terhadap masalah teknis pelanggan.
Kunjungan Pelanggan
Layanan di Situs
Detil pengepakan
Layanan kami
01
Layanan pra-penjualan
Melakukan konsultasi produk, promosi produk, dan kegiatan pemasaran, serta dukungan teknis untuk kebutuhan pelanggan.
02
Layanan pengiriman
Pengepakan dengan kotak kayu, memberikan solusi cara pengiriman yang berbeda, menerima cara pembayaran yang berbeda. Menghemat biaya pengiriman dan memastikan produk tiba dengan baik.
03
Layanan purna jual
Pemasangan dan commissioning produk tertentu; Menanggapi pertanyaan konsumen, menjawab pertanyaan konsumen, dan menangani komentar konsumen.
